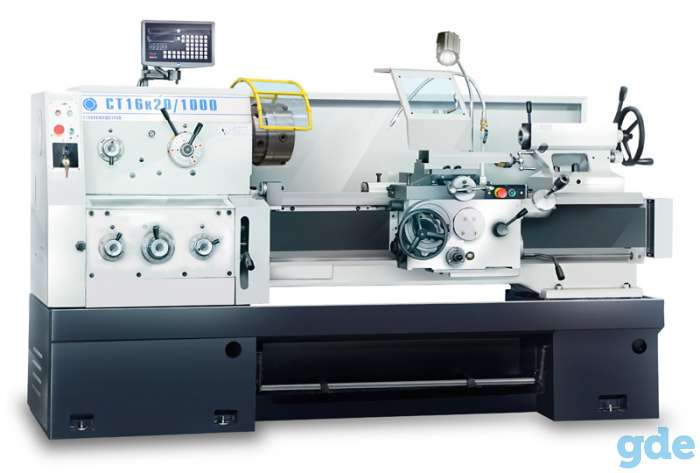

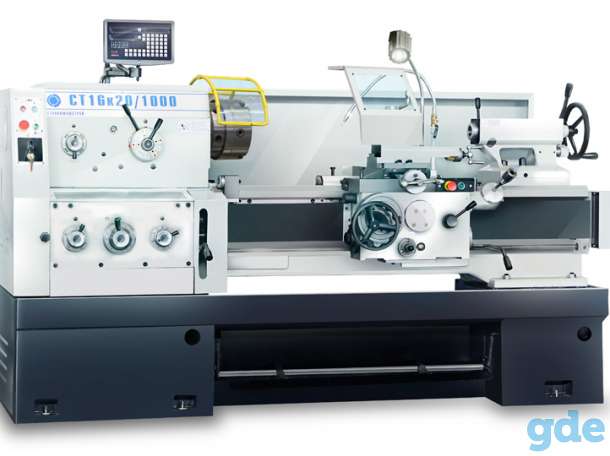

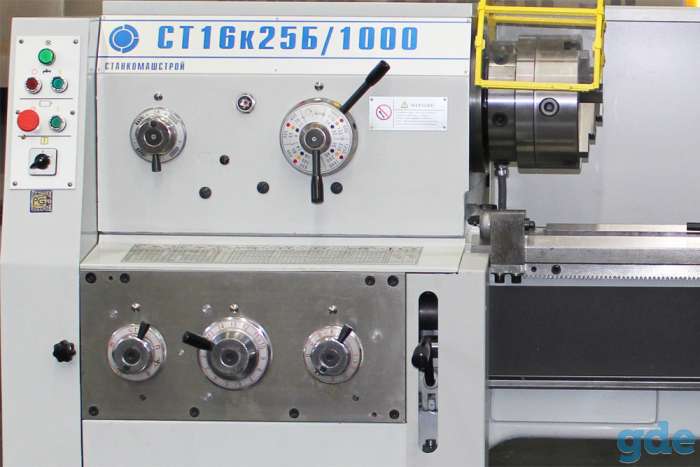

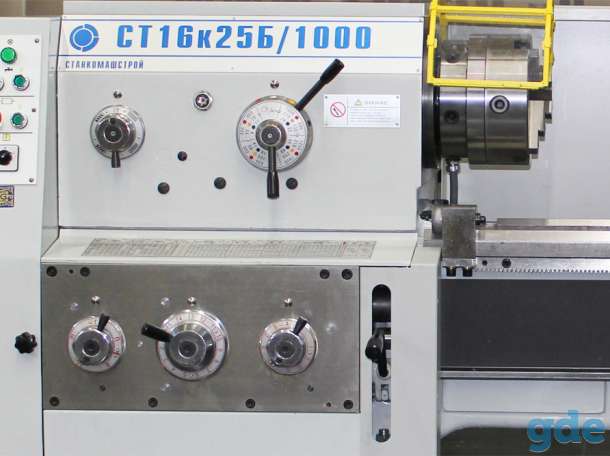

Станки серии СТ 16к20-16к25Б
производства компании СтанкоМашСтрой, являются современными, модернизированными аналогами советского станка 16к20. Станки обладают высокой жёсткостью, точностью и надёжностью. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1000 мм и диаметром до 400 мм.

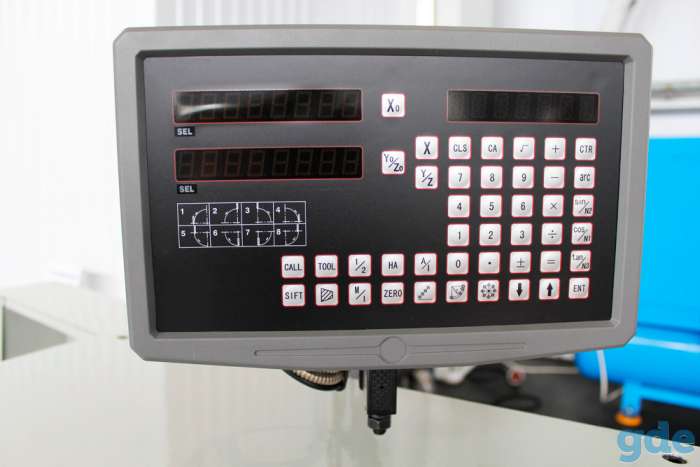

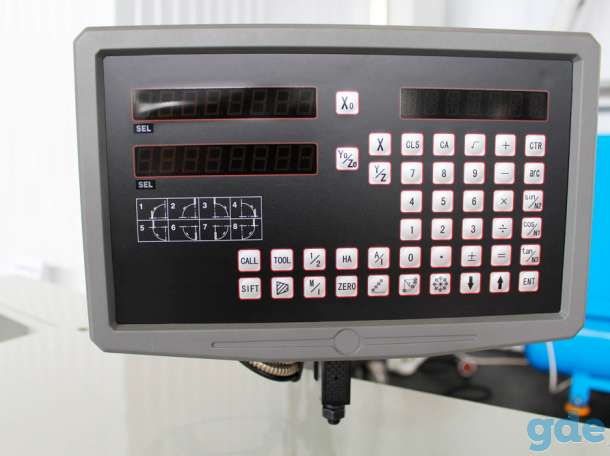

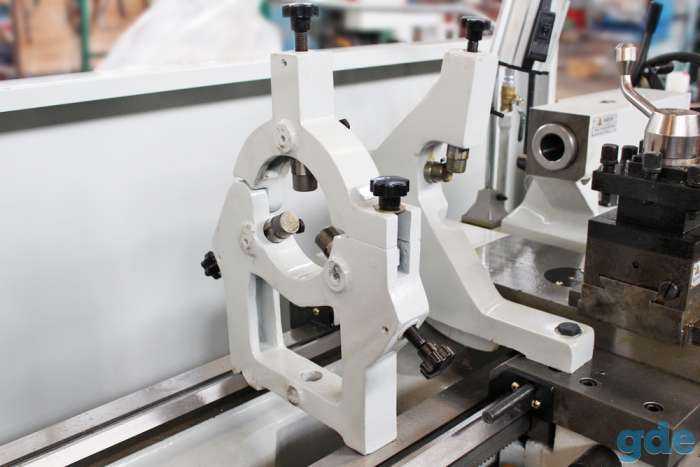

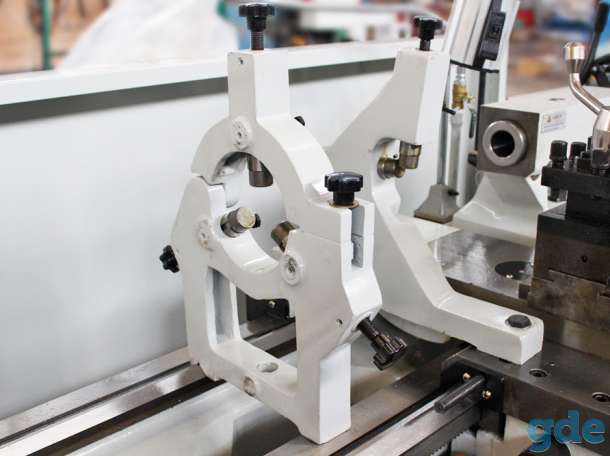

Станки предназначены для обработки цилиндрических, конических и сложных поверхностей как внутренних, так и наружных, а также для нарезания резьбы. Для обработки торцевых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а также плашки и метчики. Станки СТ 16к20 являются универсальным оборудованием для точной обработки изделий в полном соответствии с международными стандартами качества. Мощная конструкция литой станины, закаленные и упроченные направляющие обеспечивают профессиональную обработку и надежную стабильную работу. В качестве шпиндельных опор применены подшипники особо высокой точности. Станки данной группы могут оснащаться устройством цифровой индикации на оптических линейках, что значительно упрощает достижение минимальных допусков при обработке.
Параметры Ед. изм. 16к20 16к25Б
Максимальный диаметр обработки над станиной мм Ø400 Ø500
Максимальный диаметр обработки над суппортом мм Ø220 Ø300
Максимальная длина обрабатываемой заготовки мм 750/1000 1000/1500
Максимальная длина обточки с одного установа мм 570/820 820/1320
Диаметр отверстия в шпинделе мм Ø52 Ø82
Конус отверстия в шпинделе МТ. №6 Ø90 1:20
Передний конец шпинделя ISO 702/III № 6
штыкового типа ISO 702/II № 8
короткого кулачково-зажимного типа

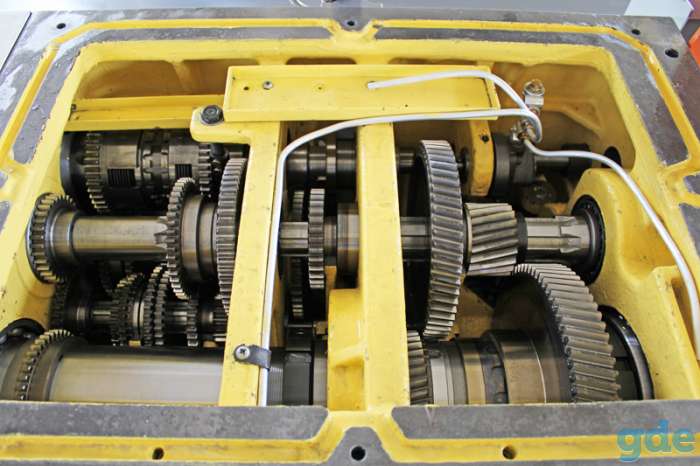

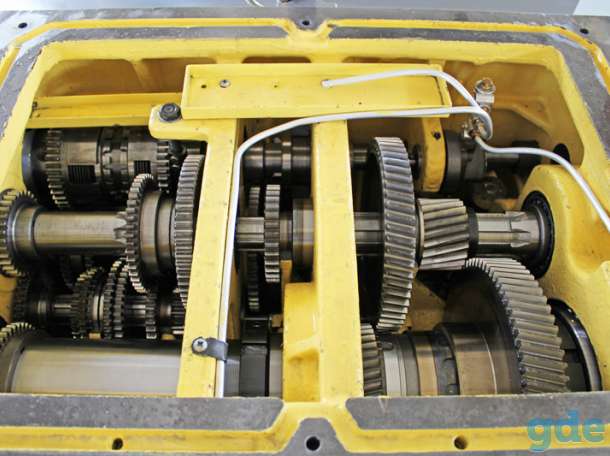

Скорость вращения шпинделя Об/мин
Количество скоростей шт 24 24
Максимальный крутящий момент на шпинделе Нм 1400 1400
Количество и диапазон продольных подач:
Стандартные мм/об
(дюйм/об)
Уменьшенные мм/об
(дюйм/об)
Увеличенные мм/об
(дюйм/об)
Количество и диапазон поперечных подач:
Стандартные мм/об
(дюйм/об)
Уменьшенные мм/об
(дюйм/об)
Увеличенные мм/об
(дюйм/об)
Количество и диапазон нарезания резьбы:
Метрическая резьба мм
Дюймовая резьба 72-1/8 tpi 72-1/8 tpi
Модульная резьба
Питчевая резьба 56-1/4 DP 56-1/4 DP
Продольное ускоренное перемещение Об/мин 4.5 4.5
Поперечное ускоренное перемещение м/мин 1.9 1.9
Шаг резьбы ходового винта мм 12 12
Высота шпинделя к опорной плоскости резца мм 28 28
Сечение резца мм 25х25 25х25
Угол поворота плиты ° ±90 ±90

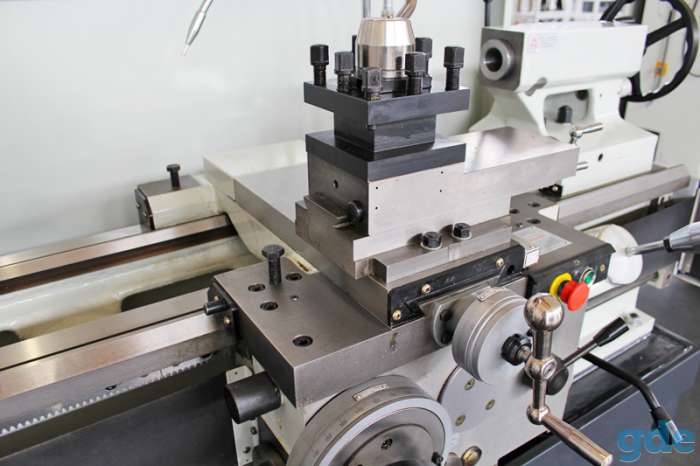

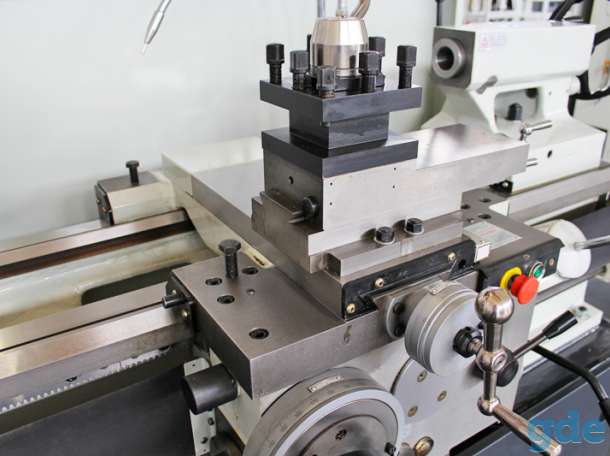

Мах ход резцовой салазки мм 145 145
Мах ход поперечной каретки мм 320 320
Наибольшее допустимое усилие резания Н 14000 14000
Наибольшая допустимая сила подачи Н 3500 3500

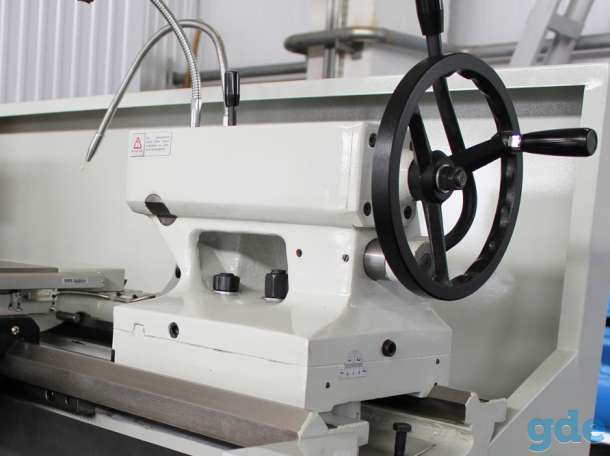

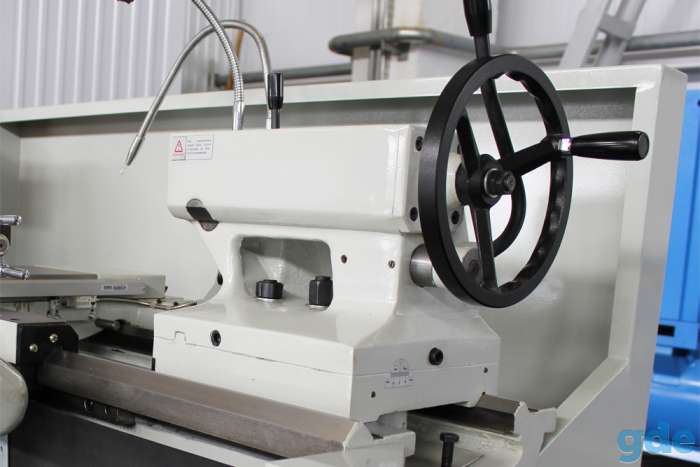

Диаметр пиноли задней бабки мм Ø75 Ø75
Конус пиноли задней бабки МТ№5 МТ№5
Максимальный ход пиноли задней бабки мм 150 150
Поперечное перемещение задней бабки мм ±15 ±15
Тип главного двигателя, мощность и скорость 5АМХ132S4У3 5АМХ132S4У3
Мощность главного двигателя кВт 7.5 7.5
Скорость вращения главного двигателя Об/мин 1450 1450
Тип двигателя перемещения суппорта 2AOS 2AOS
Мощность двигателя перемещения суппорта кВт 0.250 0.250
Скорость вращения двигателя перемещения суппорта Об/мин 1360 1360
Тип насоса СОЖ Центробежный Центробежный
Тип двигателя насоса для СОЖ АИР56 А2у2 АИР56 А2у2
Мощность двигателя насоса для СОЖ кВт 0.180 0.180
Подача жидкости, на выходе из насоса для СОЖ л/мин 25/32/50 25/32/50
Клиновые ремни Серия В Серия В
Габариты станка (ДхШхВ) мм 2210/2560х1020х1350 2560/3060х1020х1350
Масса станка кг 2800/3000 3000/3200
Параметры Ед. изм. 16к20 (с выемкой в станине) 16к25Б (с выемкой в станине)
Максимальный диаметр обработки над выемкой в станине мм Ø630 Ø710
Рабочая зона выемки в станине мм 240 240
