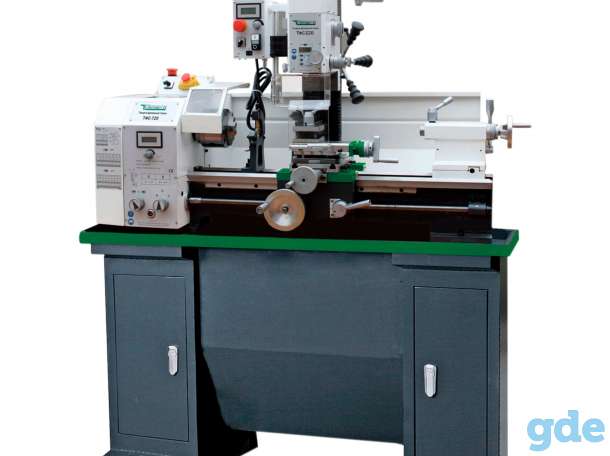

Токарно-фрезерный станок
ТФС-520
Мощность токарного узла - 1,1 кВт, мощность фрезерного узла - 0,75 кВт, длина заготовки - 550 мм, токарный шпиндель - об/мин, фрезерный шпиндель - 100 -3000 об/мин, конус шпинделя - МТ3.
Преимущества станка «Тайфун» ТФС-520:
Комбинированный токарно-фрезерный станок отлично подойдет для мелкосерийного производства, ремонтных мастерских, учебных заведений (школы, техникумы, институты). Один такой станок может выполнять точение тел вращения, нарезание метрических и дюймовых резьб, фрезерование, сверление. Таким образом один токарно-фрезерный станок может заменить три.
Станина отлита из серого высококачественного чугуна, направляющие на ней закалены и отшлифованы. Рабочая длина обработки над станиной - 550 мм.
Шпиндель прошёл процедуру закаливания и шлифования, благодаря чему достигнут показатель радиального биения менее 0,009 мм.
Легкое и быстрое переключение направления вращения шпинделя (вращение как левое, так и правое)
Шарикоподшипники суппорта с увеличенной грузоподъемностью.
Удобное переключение продольной и поперечной подач с помощью рычага, который расположен на суппорте.
Стабильная, малошумная, двухступенчатая ременная передача шпинделя.
4-х позиционный резцедержатель.
Поперечное смещение бабки позволяет производить точение длинных конусов.
Фрезерная головка с наклоном 45° в обе стороны.
Патрон оснащен защитным кожухом с конечным выключателем.
Станок оснащен аварийным остановом работы в случае возникновения нештатной ситуации.
Защитный экран рабочей зоны.
Станок укомплектован подставкой.
Заводская гарантия на станок «Тайфун» ТФС-520 составляет 18 месяцев.
Пожалуй, лучшее предложение на рынке станочного оборудования в Беларуси и России.
Комплектация поставки:
3-х кулачковый патрон Ø 125 мм.
Набор сменных кулачков для 3-х кулачкового патрона.
4-х кулачковый патрон Ø 125 мм (независимые кулачки).
Сверлильный патрон B16 от 0 -16 мм.
Переходная оправка MT2 /B16 M10.
Планшайба Ø 200 мм.
Неподвижный люнет Ø 2,5 – 60 мм.
Подвижный люнет Ø 2,5 – 60 мм.
Галогеновый светильник.
Система подачи СОЖ.
Защита токарного патрона с окном.
Защита зоны токарной обработки.
Защита зоны фрезерной обработки.
Вращающийся центр МТ2.
Невращающийся центр МТ3.
Поддон для стружки.
Подставка под станок.
Комплект сменных шестерен гитары.
Комплект обслуживающего инструмента.
Руководство по эксплуатации на русском языке.
Декларация соответствия ТР ТС.
Технические характеристики:
Мощность главного двигателя, кВт1,1
Мощность насоса СОЖ, Вт40
Напряжение сети, В220
Высота центров, мм125
Расстояние между центрами, мм550
Макс. вес детали в центрах, кг18
Макс. диаметр обработки над станиной, мм250
Ширина станины, мм135
Частота вращения шпинделя, об/мин150 - 2200
Количество ступеней, штбесступенчатая
Продольная подача, мм/об0,07 – 0,2
Конус шпинделяМК3
Диаметр сквозного отверстия в шпинделе, мм21
Ход верхней каретки суппорта, мм75
Ход поперечной каретки суппорта, мм120
Пределы шага нарезаемых метрических резьб, мм0,4 – 3,5
Пределы шага нарезаемых дюймовых резьб8 - 44 ниток на дюйм
Макс. размер державки, мм12
Внутренний конус пиноли задней бабкиМК2
Диаметр пиноли задней бабки, мм30
Ход пиноли задней бабки, мм70
Поперечная регулировка задней бабки, мм±5
Уровень шума, Дб80
Класс точностиН
Мощность мотора фрезерного узла, Вт750
Макс. диаметр сверления, мм20
Макс. диаметр торцевой фрезы, мм63
Макс. диаметр концевой фрезы, мм20
Ход шпинделя, мм185
Конус шпинделяMT2 / M10
Скорость шпинделя, об/мин100 - 3000
Ход пиноли, мм50
Перемещение по оси Z, мм280
Перемещение по оси Y, мм170
Габариты станка (ДхШхВ), мм1150х640х735
Транспортировочные габариты, мм1200x620x1060
Масса станка, кг192
Транспортировочная масса, кг208
