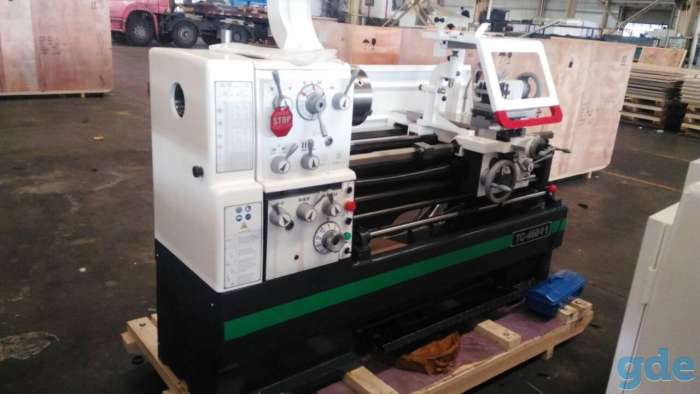

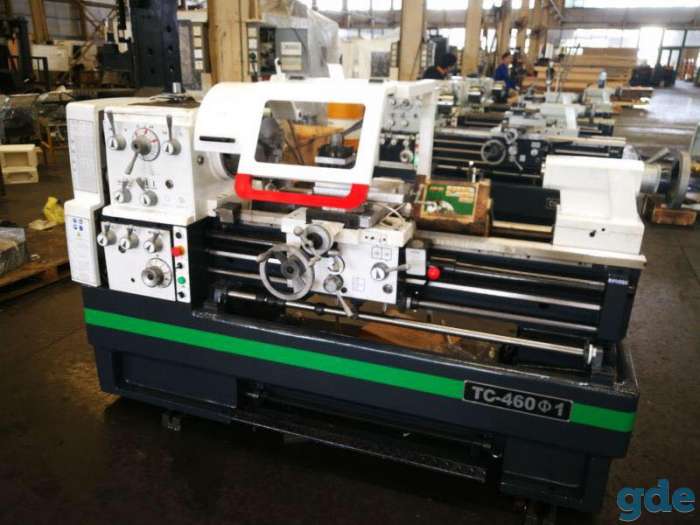

Токарно-винторезный станок
ТС-460Ф1 исп. №1
Современный аналог станка токарного 16К20, 16В20, 1В62Г, 16Р20Н
Мощность - 5,5 кВт, Ø над станиной - 460 мм, длина обточки - 1000 мм, отверстие шпинделя - 80 мм, обороты шпинделя об/мин, конус шпинделя - МК7, УЦИ, конусная линейка, Ускоренная подача суппорта.
Преимущества станка «Тайфун» ТС-460Ф1 исп. №1:
Надежный станок промышленного класса, предназначен для работы на предприятиях и заводах с максимально загруженными производствами.
На станке «Тайфун» ТС-460Ф1 исп. №1 закалённые направляющие станины.
Шпиндель из высокопрочной легированной стали.
Опционально возможно оснастить станок ТС-460Ф1 исп. №1 бесступенчатой регулировкой частоты вращения шпинделя.
На панели управления станка можно быстро и легко переключить режимы нарезания резьбы.
Шестерни в шпиндельной бабке прошли термообработку и отшлифованы.
Шестерни в коробке подач прошли термообработку и притирку электрокорундом.
На станке установлен 4-х позиционный резцедержатель.
На станке установлена централизованная система смазки.
Устройство цифровой индикации по 3-ом осям.
Станок оснащен системой подачи охлаждающий жидкости в зону реза.
Ускоренная подача суппорта.
Ножной механический тормоз шпинделя.
Шкаф управления: электрокомпоненты станка марки Siemens.
Продольная и поперечная подачи суппорта.
Защитный экран резцедержателя с большим окном.
Станок оборудован штатным освещением.
Станок оснащен конусной линейкой.
Кожух ходового винта.
Исполнение станка - стандарт CE / ЕАС.
Заводская гарантия на станок «Тайфун» ТС-460Ф1 исп. №1 составляет 18 месяцев.
Пожалуй, лучшее предложение на рынке станочного оборудования в России и России.
Комплектация поставки:
3-кулачковый патрон Ø 250 мм.
4-кулачковый патрон Ø 300 мм.
Планшайба Ø 350 мм.
Неподвижный люнет Ø 25 - 175 мм.
Подвижный люнет Ø 19 – 114 мм.
Переходная оправка МТ 6 / МТ 4.
3-оси УЦИ SINO.
4-х позиционный резцедержатель.
Галогеновый светильник.
Система подачи СОЖ.
Защитное ограждение.
Резцедержатель с защитным экраном (большой размер, с окном)
Вращающийся центр.
Не вращающийся центр.
Поддон для стружки
Резьбовые часы.
Конусная линейка.
Комплект сменных шестерен гитары.
Комплект обслуживающего инструмента.
Руководство по эксплуатации на русском языке.
Декларация соответствия ТС.
Показатели точности при заводских испытаниях токарных станков «Тайфун»
Технические характеристики:
Мощность главного двигателя, кВт5,5
Мощность насоса СОЖ, Вт125
Напряжение сети, В380
Высота центров, мм230
Расстояние между центрами, мм1000
Макс. вес детали в центрах (с люнетами), кг1000
Макс. диаметр обработки над станиной, мм460
Макс. диаметр обработки над суппортом, мм270
Макс. диаметр обработки в ГАП, мм690
Длина ГАП, мм165
Ширина станины, мм300
Частота вращения шпинделя, об/мин25 - 2000
Бесступенчатое вращение шпинделя, об/мин (ОПЦИЯ)низкие обороты: 30 - 550 высокие обороты: 155 - 3000
Продольная подача, мм/об0,031 - 1,7
Кол-во продольных подач, шт42
Поперечная подача, мм/об0,014 - 0,784
Кол-во поперечных подач, шт42
Количество ступеней вращения шпинделя, шт12
Конус шпинделяМК7
Присоединительная поверхность шпинделяD1 - 8
Диаметр сквозного отверстия в шпинделе, мм80
Ход верхней каретки суппорта, мм128
Ход поперечной каретки суппорта, мм285
Пределы шага нарезаемых метрических резьб (41 шагов), мм0,2 - 14
Пределы шага нарезаемых дюймовых резьб (60 шагов)2 - 112 ниток на дюйм
Пределы шага нарезаемых трапецеидальных резьб (50 шагов)4 - 112
Пределы шага нарезаемых модульных резьб (34 шага)0,1 - 7
Макс. размер державки, мм25х25
Внутренний конус пиноли задней бабкиМК4
Диаметр пиноли задней бабки, мм60
Ход пиноли задней бабки, мм130
Уровень шума, Дб80
Класс точностиН
Габариты станка (ДхШхВ), мм2250х1120х1700
Масса станка, кг1810 / 2080
